递进式分配器

在系统中推荐最多通过“两级”来进行润滑剂的分配

所属分类：

智能干油润滑系统

咨询热线：

详情介绍

■ 在系统中推荐最多通过“两级”来进行润滑剂的分配

■ 装拆调换油嘴零件时要从每侧的上部或最下部吐出口开始

■ 排出油口1和2始终不能关闭

■ 始终使用原配的排出油口油嘴零件组

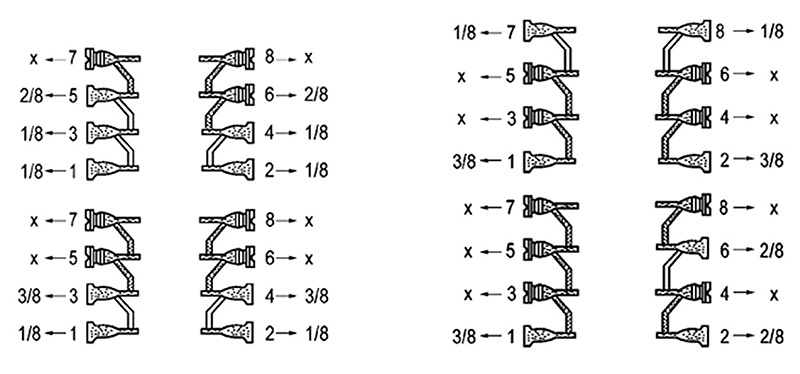

■ 如果吐出口要补充关闭，合并润滑剂量（改流到下面低数的吐出口排出），必须去掉油嘴体，用M10×1螺塞封堵按下图范例连接

	润滑剂以箭头方向进入分配器压送到活塞A的右侧末端。活塞A通过润滑剂压力而向左侧运动。位于活塞A左侧前端的润滑剂通过壳体内部通道输送到排出口2并从此通过润滑位置管道到达摩擦位置。

	当活塞A到达其左侧终端位置后，通向活塞B右侧终端位置的连接通道打开。润滑剂流动到活塞B右侧的末端并使活塞B向左侧运动。位于活塞B左侧前端的润滑剂通过壳体内部通道输送到排出口7。

	当活塞B位于其左侧终端位置后，它使得通向活塞C右侧终端位置的连接通道打通，这样润滑剂在压力的作用下流动并使活塞C向左运动。而位于活塞C左侧前端的润滑剂输送到排出口5。

	现在通向活塞D的连接通道是打开的，润滑剂压送到活塞D右侧末端。位于活塞D左侧前端的润滑剂将从排出口3输出。

	当活塞D打通通向活塞A左侧终端的连接通道后，润滑剂流动并将活塞A向右推动。位于活塞A前右侧的润滑剂输送到排出口1。这时活塞B至D从左侧向右侧运动，按以上相反方向顺序动作完成一个周期循环并可重新开始一个新的循环。
